Por dentro do motor elétrico



Motores elétricos estão por toda parte, em sua casa, praticamente tudo que se move devido à eletricidade usa um motor elétrico CA (corrente alternada) ou CC (corrente contínua).

Entender como funciona um motor elétrico ajuda a aprender muito sobre ímãs, eletroímãs e eletricidade em geral.

Por dentro de um motor de corrente contínua

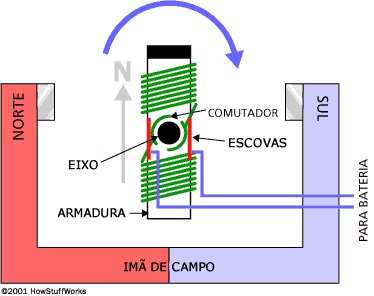

Vamos começar examinando o esquema geral de um simples motor elétrico CC de dois pólos. Um motor simples tem seis partes, conforme mostrado no esquema abaixo:

• armadura ou rotor
• comutador
• escovas
• eixo
• ímã de campo
• fonte de alimentação CC de qualquer tipo

Um motor elétrico funciona basicamente devido a ímãs e magnetismo: um motor usa ímãs para criar movimento. Se você já brincou com ímãs, conhece a lei fundamental de todos eles: pólos opostos se atraem e pólos iguais se repelem. Se você pegar duas barras de ímã com as extremidades marcadas “norte” e “sul”, então a extremidade norte de um ímã atrairá a extremidade sul do outro. Por outro lado, a extremidade norte de um ímã repelirá a extremidade norte do outro (assim como a sul repelirá a sul). Dentro de um motor elétrico essas forças de atração e repulsão criam movimento de rotação.

No esquema acima, você pode ver dois ímãs no motor: a armadura (ou rotor) é um eletroímã, ao passo que o ímã de campo é um ímã permanente (o ímã de campo também pode ser um  eletroímã, mas na maioria dos motores pequenos isso não acontece, para economizar energia).

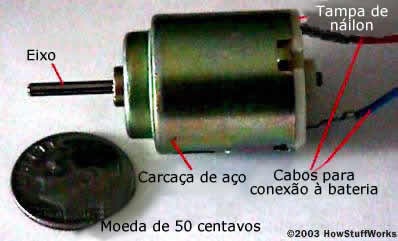

Outro exemplo:

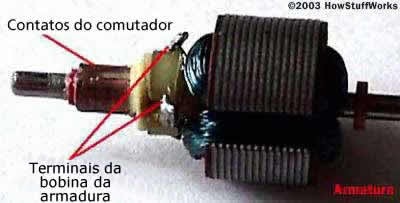

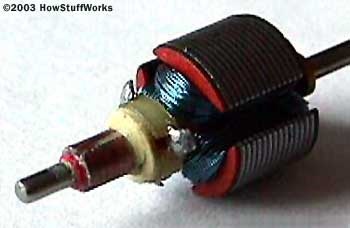

O eixo sustenta a armadura e o comutador. A armadura é um conjunto de eletroímãs (neste caso, três). A armadura neste motor é um conjunto de finas placas de metal unidas, com fios de cobre enrolados em volta de cada um dos três pólos da armadura. As duas pontas de cada fio (um fio para cada pólo) são soldadas em um terminal e então cada um dos três terminais é ligado a uma das placas do comutador. As figuras abaixo facilitam a visão da armadura dos terminais e do comutador:

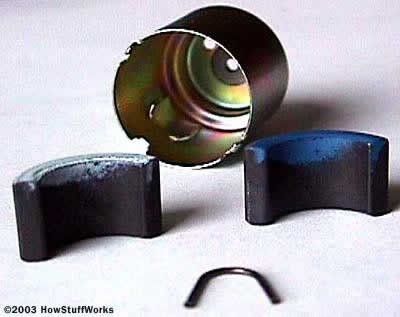

A peça final de qualquer motor elétrico CC é o ímã de campo. O ímã de campo neste motor é formado pela própria carcaça, mais os dois ímãs permanentes curvos:

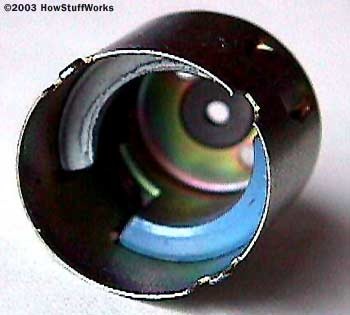

Uma extremidade de cada ímã fica encostada na fenda da carcaça, e o clipe de retenção pressiona as outras extremidades de ambos os ímãs .

Se você puder pegar um pequeno motor elétrico, verá que ele possui as mesmas peças descritas: dois pequenos ímãs permanentes, um comutador, duas escovas e um eletroímã feito enrolando-se fio ao redor de uma peça de metal. Entretanto, quase sempre o rotor terá três pólos em vez de dois. Há duas boas razões para que um motor tenha três pólos:

• fazer com que o motor tenha uma melhor dinâmica. Em um motor de dois pólos, se o eletroímã estiver no ponto de equilíbrio, na horizontal perfeita entre os dois pólos do campo magnético, quando o motor der partida, a armadura pode travar. Isso nunca ocorre em um motor de três pólos.
• a cada vez que o comutador atinge o ponto em que ele inverte o campo em um motor de dois pólos, o comutador coloca a bateria em curto-circuito (conecta diretamente os terminais positivo e negativo) durante um momento. Isso gasta energia e descarrega a bateria sem necessidade. Um motor de três pólos também resolve esse problema.

É possível ter qualquer número de pólos, dependendo do tamanho do motor e da aplicação específica para a qual será usado.
